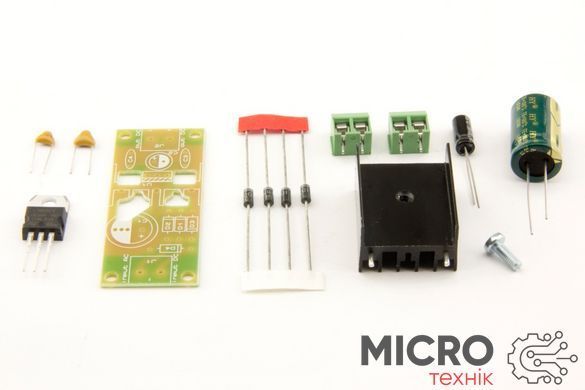

Радіоконструктор - набір для самостійного складання модуля стабілізатора напруги на мікросхемі L7815. У набір входять усі необхідні радіо компоненти для складання, радіатор, друкована плата та коротка інструкція. Мікросхема L7815 є лінійним стабілізатором напруги позитивної полярності у корпусі TO-220. Вона розрахована на струм навантаження до 1,5 А з вихідною напругою 15 В. Вхідне джерело живлення може бути як постійного так і змінного струму, завдяки наявності діодного моста з чотирьох діодів на вході модуля, а також конденсатора, що фільтрує, на 1000мкФ.
У стабілізаторах серії L78XX застосовується внутрішній захист по струму та захист від перегріву, роблячи джерело живлення на його основі практично вічним. вихідної напруги, живлення від джерела змінного струму, а також за дотримання температурного режиму роботи мікросхеми. Детально ознайомитися з характеристиками мікросхеми ви можете, прочитавши на нього даташит. Також не рекомендується включати стабілізатор без хоча б невеликого навантаження при високій різниці між вхідною та вихідною напругою.

Основні характеристики:

• Вихідна напруга, Uвих.: 15V DC
• Діапазон вхідної напруги, Uвх.: 19..35V DC , 15..24V AC
• Максимальний струм навантаження, Imax: 1.5 A
• Струм власного споживання: ≤ 5 mA
• Похибка встановлення вихідної напруги: 5%
• Захист від короткого замикання: є
• Захист від перегріву: є
• Робоча температура: 0..80 °C
• Габарити зібраного пристрою (ДхШхВ): 58х25х35 мм

Принципова схема:
