Модуль драйвера крокового двигуна DM542 для біполярних двигунів зі струмом обмотки до 4.2А. Це повністю цифровий кроковий дравер, реалізований з використанням удосконаленого 32-бітного DSP алгоритму управління, заснованого на новітній технології управління рухом. Він простий у використанні і може використовуватися для двофазного та 4-фазного двигунів (Nema 17-Nema 34). Автоматична ідентифікація параметрів двигуна та функція автоматичного налаштування забезпечують швидке визначення оптимальних режимів роботи з різними двигунами. Завдяки цьому двигун працює плавно, з меншим виділенням тепла та рівнем шуму роботи. Драйвер працює з напругою 20-50 В постійного струму і може забезпечувати максимальний струм на обмотку до 4,2 А. Для виставлення необхідних параметрів струму та поділу кроку скористайтесь таблицею з комбінацією DIP-перемикачів на корпусі.

Основні характеристики:

• Напруга живлення двигуна: 20 - 50В
• Номінальний струм двигуна (регульований): 1 - 4.2 А
• Підтримуваний рівень логічних сигналів: 5-24В
• Дроблення кроку: від 400 до 25600 кроків/об.
• Тип управління: крок-напрямок
• Підтримуваний тип двигуна: біполярний кроковий
• Максимальна частота ШІМ: 200 кГц
• М'який старт при включенні
• Низький рівень вібрації та шуму двигуна
• Захист від перегріву: є
• Захист від перевантаження: є
• Захист від перенапруги є
• Захист від переполюсування: ні
• Габарити: мм
• Вага: г

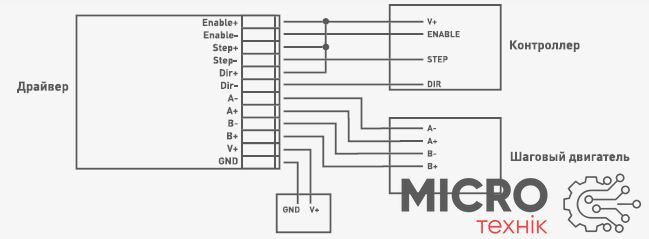

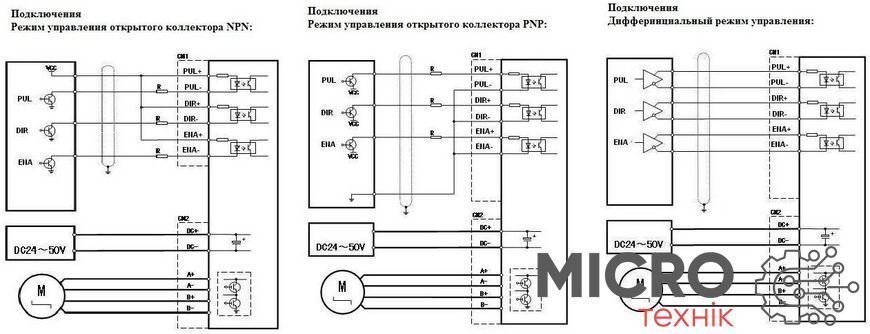

Схема підключення із загальним плюсом:

Схема підключення із загальним мінусом:

Загальна схема підключення:
