Многофункциональный циклический таймер JK11 используется для работы в циклическом режиме с заданными параметрами и работает на задержку включения или на задержку выключения.

Основные характеристики:

• Напряжение питания:12 В DC
• Ток покоя:
• Рабочий ток: 45мА
• Нагрузка: не более 10 А 220В AC
• Диапазон заданного времени срабатывания реле: от 1 сек до 100 сек , от 1 сек до 15 мин
• Размеры: 70*20*18 мм

Для запуска реле нужно кратковременно запереть контакты выводов для кнопки пуска.

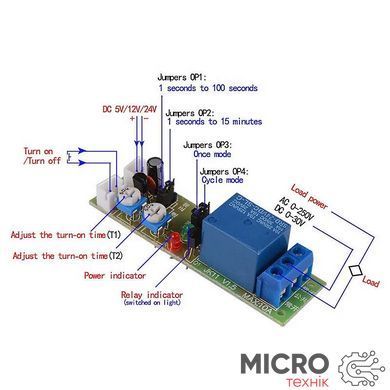

Настройка работы реле:

Для настройки времени включения/выключения реле задействовано два переменных резистора. Эти резисторы настраивают время задержки включения (T2) и час задержки выключения (T1) реле. Перемычка J4 это выбор диапазона времени. Перемычка J5 отвечает за режим работы. Циклический режим - включение/выключение безконечно, циклично. Второй режим - задержка выключения или включения однократно.
