Основные характеристики:

• Напряжение питания: 5 В DC
• Диапазон тестируемого напряжения: 1,5..25 В DC
• Диапазон тестируемого тока: 0..5 А
• Максимальная мощность нагрузки: 35 Вт

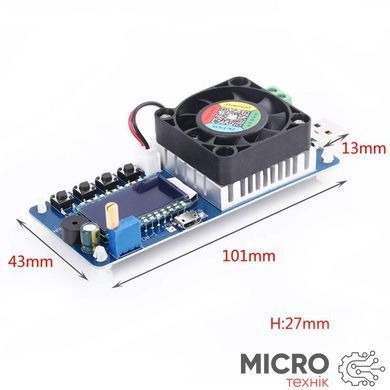

• Габаритный размер: 115х45х25мм
• Масса нетто: 65 г

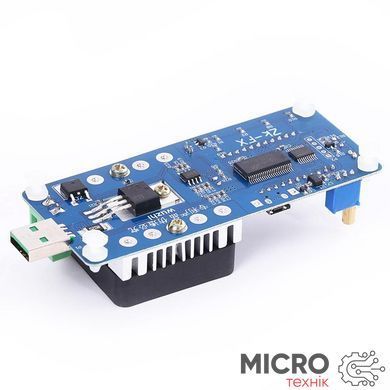

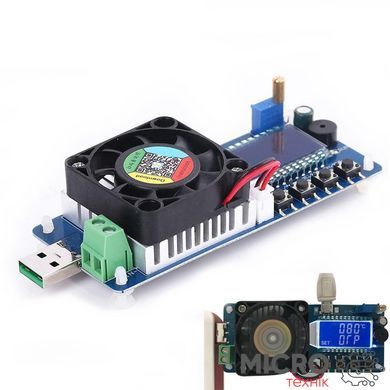

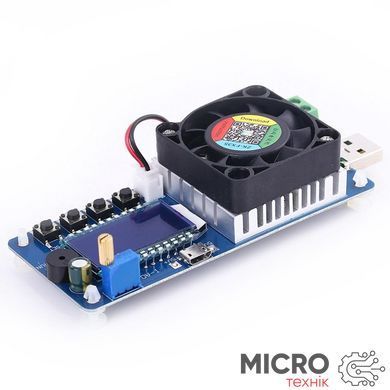

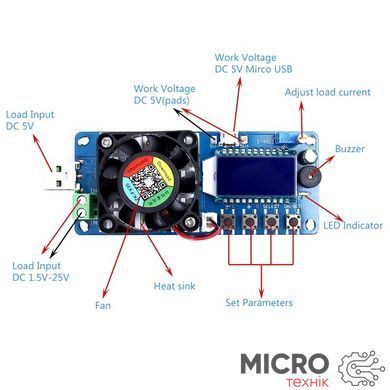

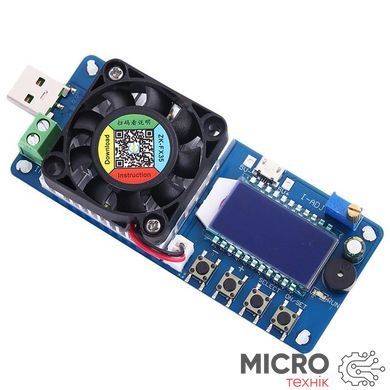

Данный модуль предназначен для тестирования разнообразных источников питания током до 5 А и мощностью до 35 Вт. Для подключения испытуемых источников питания на плате модуля предусмотрены штекер USB A, а так же двухконтактная клеммная колодка. Для отображения информации используется LCD дисплей. Для охлаждения модуля на плате установлены радиатор и куллер. Куллер активируется при достижении температуры в 40 °С. Для подключения внешнего источника питания на плате предусмотрено гнездо microUSB. Важно! Для работы данный модуль требует подключения внешнего источника питания 5 В. Подавать питание необходимо на гнездо microUSB, либо непосредственно на контакты, расположенные рядом с ним.

Управление модулем

Для установки силы тока на плате установлен подстроечный резистор.
Управление модулем используются следующие четыре кнопки:

• SELECT - переключения между режимами отображения информации, переключение между пунктами меню
• ON/SET - запуск тестирования, длительное нажатие - вход в режим настройки
• + - кнопка инкремента, используется для повышения значения параметра при настройке
• - - кнопка декремента, используется для понижения значения параметра при настройке


Режимы отображения

При коротком нажатии на кнопку SELECT модуль будет переключаться между следующими режимами отображения информации:

• V A - отображение напряжения и силы тока
• V W - отображение напряжения и мощности
• V Ah - отображение напряжения и емкости
• V T - отображение и времени измерения

При длительном нажатии кнопки SELECT в любом из режимов отображения напряжение(V) заменится на температуру модуля(°C). При повторном длительном нажатии напряжение сменит температуру.

Режим настройки

При длительном зажатии кнопки ON/SET модуль войдет в меню настройки. Переключение между пунктами меню осуществляется при помощи кнопки SELECT, изменение значения настраиваемых характеристик производится при помощи кнопок + и -. Для настройки доступен ряд отсечек - параметров, при доcтижении которых модуль прекратит работу. Доступны следующие режимы отсечки:

• LUP - отсечка по нижнему порогу напряжения
• OUP - отсечка по верхнему порогу напряжения
• OCP - отсечка по току
• OPP - отсечка по мощности
• OГP - отсечка по температуре
• OHP - отсечка по времени
• OAP - отсечка по емкости

Кроме того доступна калибровка модуля:

• corU - калибровка напряжения
• corC - калибровка тока
