Тензодатчик - основной измерительный элемент в электронных весах любого вида. Данный датчик преобразовывает механические деформации в электрический сигнал. Соединение 4 таких датчиков позволит создать электронные весы с измерением до 200 кг. Такая конструкция часто используется в напольных весах.

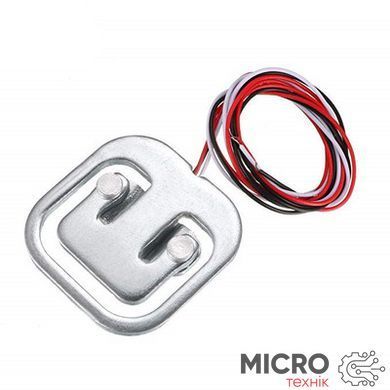

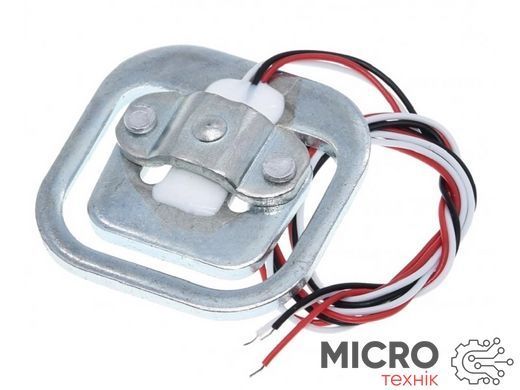

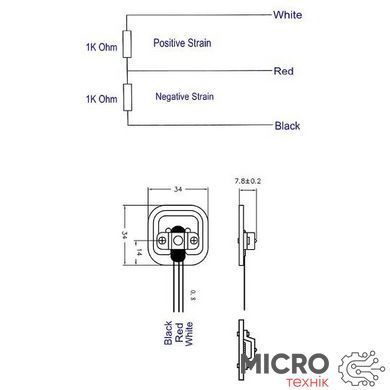

В основе своей конструкции имеет тонкоплёночные резисторы, которые изменяют своё сопротивление при деформации. Данные резисторы имеют в основе полумост, который необходимо либо дополнить резисторами до полного моста, либо подключать вместе с другим датчиком или датчиками, после чего данную связку можно подключить непосредственно к АЦП, который фиксирует изменения значений резисторов. Датчик выполнен из алюминия, имеет форму квадрата, в центре которого находится выступающая часть с тензорезистором. При установке датчика в рабочее положение необходимо жёстко закрепить боковые стенки, а центральную часть разместить так, чтобы она могла свободно прогибаться для фиксации изменения веса.

Основные характеристики:

• Максимальный измеряемый вес: 50 кг
• Количество контактов: 3
• Рекомендованное напряжение питания: 5-10 В
• Длина контактов: ~30 см
• Материал датчика: сплав металлов
• Размер: 34 х 34 х 9 мм
• Вес: 20 г
